电磁阀结构说明：

电磁阀主开关、是机械流体控制的好把手，同时是自动化控制设备不可少的执行器，下面由台鸣技术员对电磁阀结构原理说明各种电磁阀结构明细。

电磁阀是用来开关流体通断或对流体进行换向的基础元件；其内部件经由精密的机加工，并选择不同的阀体阀芯材料满足不同介质的畅通流畅。

A、电磁阀结构从原理上分为三大类：

1）直动式电磁阀结构图如下：

2）分步直动式电磁阀结构图如下：

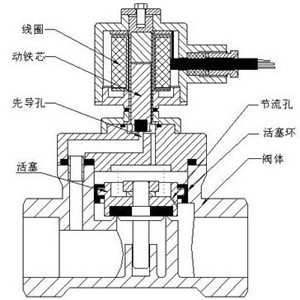

3）先导式电磁阀结构图如下：



B 、从电磁阀结构和材料上的不同与原理上的区别，电磁阀分为六个分支小类：直动膜片电磁阀结构、分步直动膜片电磁阀结构、先导膜片电磁阀结构、直动活塞式电磁阀结构、分步直动活塞电磁阀结构、先导活塞电磁阀结构。

常闭式电磁阀结构开关图如下：



从三大类电磁阀结构来说直动式电磁阀结构一般用小25mm同时常用低压力的流体控制，分步直动式电磁阀结构则适用中压流体且有零压启动中的应用，先导式电磁阀结构原理则适用压力范围较大的的管路中，耐高压及超高压管路中。
