不锈钢电磁阀

不锈钢卡箍快装卫生级电磁阀


适用介质:液体、水、热水、气、油等。

动作方式:直动式、分布直动式

工作压力:常闭式:0~8kgf/c㎡、10kgf/c㎡

               常开式:0~8kgf/c㎡、10kgf/c㎡

阀体材质:不锈钢304/316

公称口径:DN15、DN20、DN25、DN32、DN40、DN50

连接方式:快装/卡箍

电源电压:DC24V、AC220V其他电压可定制

密封材质:硅胶(SG)、氟橡胶(FKM)

防护等级:通用线圈IP54、防爆线圈IP65

产品概述:

卫生级电磁阀产品特点:

卫生级电磁阀系类电磁阀采用二位二通直动式膜片结构无压力启动,大大扩充了它的使用领域;卫生级卡箍电磁阀采用平板式膜片结构启闭可靠,并且大大增强该产品的使用寿命;卫生级快装电磁阀选用塑封线圈可提高该产品在众多环境下的安全使用。

卫生级电磁阀技术参数:

型号 TM08-15P TM08-20P TM08-25P TM08-32P TM08-40P TM08-50P
卡盘直径 34 50.5 50.5 50.5 65 77.5
通径mm 15 20 25 32 40 50
工作方式 直动式
CV值 4.8 7.6 12 24 29 48
介质温度 -5~80℃、0-130℃
工作压力 0-1.0MPa
额定电压 DC24V、AC220V;其它电压可定制

卫生级电磁阀规格尺寸:

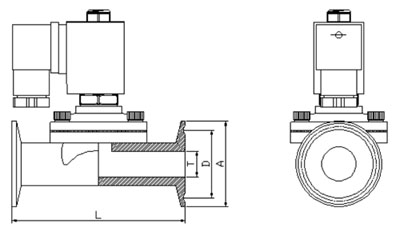

卫生级电磁阀尺寸图

规格口径 外径尺寸 内径尺寸(T) 卡盘尺寸(A) 长度(L) 高度 宽度
DN15 19 15 34或50.5 95 125 50
DN20 25 20 50.5 100 128 60
DN25 32 25 50.5 140 138 70
DN32 38 32 50.5 158 155 100
DN40 50 40 64 160 175 105
DN50 60 50 77.5 195 180 130

卫生级电磁阀工作原理:

常闭型:通电开启,断电关闭;常开型:通电关闭,断电开启

卫生级电磁阀安装与维护:

1、现场安装必须按照易爆危险场所“电气安全规程”中有关规定进行。

2、电磁阀线圈必须牢固可靠,线圈有三个孔插头,其中上为接地线,左右接工作导线。

3、电磁阀安装前应将管路内部清洗干净。

4、安装电磁阀时注意阀体上箭头要求与介质流向一致。

5、如果流通的介质中有杂质;电磁阀进口端前必须安装密度80目以上的过滤器。

6、电磁阀垂直安装最佳(线圈在上)。

7、非电气人员不得拆卸电磁阀电气部件。

8、安装前应仔细核对阀门牌号数据是否符合现场要求,如电压、温度、介质、压力等。

卫生级电磁阀常见故障诊断及处理:

1、接通电源,电磁阀不正常工作

a 线圈烧毁或短路——更换线圈

b 电源电压过低——调整电压-10%~+10%范围。

c 管道内介质压力不符合工作压力范围——调整压力或更换压力对应的阀

2、断开电源,电磁阀不正常工作

  阀芯被杂质卡住,不能复位——由专业人员拆卸、清除、装配。

3、泄漏超标

a 密封件损坏或老化——更换密封件

b 阀体内有杂物——清除杂物
