塑料电磁阀

带信号反馈PVC电磁阀


通径范围:DN2~50mm

阀体材质:PVC聚氯乙烯   阀芯材质:PTFE

密封材质:EPDM三元乙丙胶、FKM氟橡胶

控制方式:常开、常闭    适用流体:酸碱介质

连接方式:内螺纹、法兰  流体温度:0~60℃

电源电压:DC24V、AC220V 接线方式:引线式

流体压力:0~0.02MPa、0.01~0.6MPa

防爆等级:ExdIICT5、Ex mb I/IIC T4

台鸣公司专业提供带信号反馈电磁阀产品,欢迎来电咨询带信号

反馈PVC电磁阀产品详细信息,我们将竭诚为您提供优质的服务!

产品概述:

带信号反馈PVC电磁阀产品简介:

上海台鸣品牌PVC带信号反馈电磁阀具有优良的耐腐蚀酸碱性能,耐酸(包括稀硝酸)、碱、盐、气体、水等的腐蚀,PVC带信号反馈电磁阀对无极性的烷烃及强极性的羧酸、醇类有较大的抗溶剂能力,少数氧化性酸在浓度较高时对其有较大的腐蚀作用,有一定的刚度和强度,适用温度为0~60℃。



PVC电磁阀优点:

嵌入式密封活塞结构,密封性能更加可靠、复位弹簧设置在介质外,所有金属元件均不与流体接触,不易被酸、碱腐蚀。



带信号反馈PVC电磁阀接线原理:

1、插头座的引线接电源

2、插头侧面的引线接发讯线

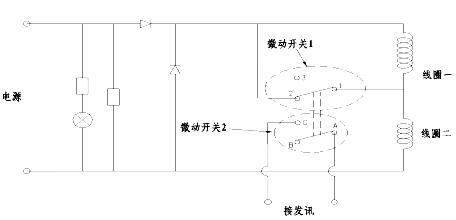

3、电磁铁原理如下:

带信号反馈电磁阀接线图

电磁铁通电后,铁芯吸动,接通微动开关2的A脚和C脚,接发讯线短路,发出电磁阀开启信号。断电后铁芯依靠阀体复位装置返回,接发讯线断路,发出电磁阀关闭信号。



PVC带信号反馈电磁阀工作原理

电磁阀的电磁线圈通电时,动铁芯被吸合,带动阀杆上移,弹簧被压缩,使阀杆与阀芯中孔(先导孔)分离,阀芯上腔的流体瞬间从中孔缷压,缷压后阀芯在上下腔压差的作用下快速向上浮起,打开电磁阀。电磁阀的线圈断电时,阀杆在弹簧力的作用下关闭阀芯中孔,并推动阀芯向下移,封住流体出口,电磁阀关闭。



温馨提示:本文中所有文字、品牌、图片、厂家适用于参考,需要查看更多的带信号反馈电磁阀性能参数、结构尺寸、价格等详情请联系我们。
