24v防爆电磁阀-上海台鸣

发布时间:2019-04-02

防爆电磁阀常用于传输易燃易爆介质或专用于危险场所的工况和环境下,防爆电磁阀的线圈外壳具有承受气体易燃易爆的隔爆作用,以及对气体能量传递具有阻止作用,安全性能高。

防爆电磁阀结构特点:

防爆电磁阀是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内,其外壳能够承受通过外壳任何接合面或结构间隙,渗透到外壳内部的可燃性混合物在内部爆炸而不损坏,并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃,把可能产生火花、电弧和危险温度的零部件均放入隔爆外壳内,隔爆外壳使设备内部空间与周围的环境隔开。隔爆外壳存在间隙,因电气设备呼吸作用和气体渗透作用,使内部可能存在爆炸性气体混合物。

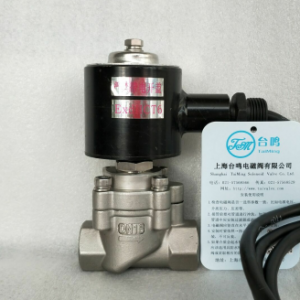

24v防爆电磁阀图片

防爆电磁阀工作制式:分长期工作制,反复短时工作制和短时工作制三种;防爆电磁阀均为长期工作制,即线圈允许长期通电工作;对于长时间阀门开通只有短时关闭的情况,则宜选用常开电磁阀;用在短时工作制而频率又很高时,可作特殊订货以降低功耗。

直动式防爆电磁阀工作原理:

常闭型,通电时电磁线圈产生足够的电磁力把运动部件(由磁芯、阀杆、上下部的膜片/密封件构成)从阀座上提起,阀门开启;断电时弹簧力把运动部件压在阀座上,阀门关闭。

常开型,动作方向与常闭型相反。

先导式防爆电磁阀工作原理:

常闭型:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。

常开型:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。

24v防爆电磁阀实拍图片

防爆电磁阀选型参数:

原理结构:直动式、先导式、分布直动式

控制方式:常开、常闭、三通、一进二出、二进一出

电源电压:DC12V~DC24V;AC24~380V

防爆等级:ExdIIBT4、ExmbIIT4、ExdIICT5、ExdIICT6

阀体材质:黄铜、塑料、铸钢、不锈钢

适用介质:水、气、油、腐蚀流体等易燃易爆流体

压力范围:0-0.1MPa、1.6MPa~100MPa

温度范围:-196℃~+400℃

防护性能:防尘、防水、防爆

接线方式:接线座式;引线式

连接方式:内螺纹、外螺纹、法兰、凹凸法兰、焊接

相关产品:带手动开关法兰防爆电磁阀  液氨防爆电磁阀
