本着为广大用户能更加了解排泥阀原理,排泥阀尺寸及排泥阀作用,排泥阀型号选型使用说明：

YC24D二位四通排泥阀是零起动直式电磁滑阀,排泥阀在工作系统中，电磁铁接受电信号，使推动阀芯换向，改变介质流通方向，电信号消失后，阀芯靠弹簧自动复位，达到自动控制的目的，并带有电动装置,二位四通换向排泥阀它结构简单、动作可靠、维修方便、密封性能好、耐振、寿命长等优点，YC24D二位四通排泥阀特别适合于钢铁、铸造、排污等环境条件恶劣的工作场所。

YC24D排泥阀专用电磁阀技术参数：

公称通径：10mm 15mm 20mm 25mm

公称压力：1.6MPa

工作压力：0~1.0MPa

流通介质：水液、空气、油等无腐蚀性液体

介质温度：≤60℃（不冻结）

允许温升：85℃

工作寿命：60万天/次

电源电压：AC220V DC24V

消耗功率：20W左右

排泥阀材质：铝合金、黄铜



YC24D排泥阀专用电磁阀安装及维修：

1、电磁滑阀可任意位置安装。

2、安装时，P为介质进口，“A"、“B"为介质出口，，“O"为排放口。

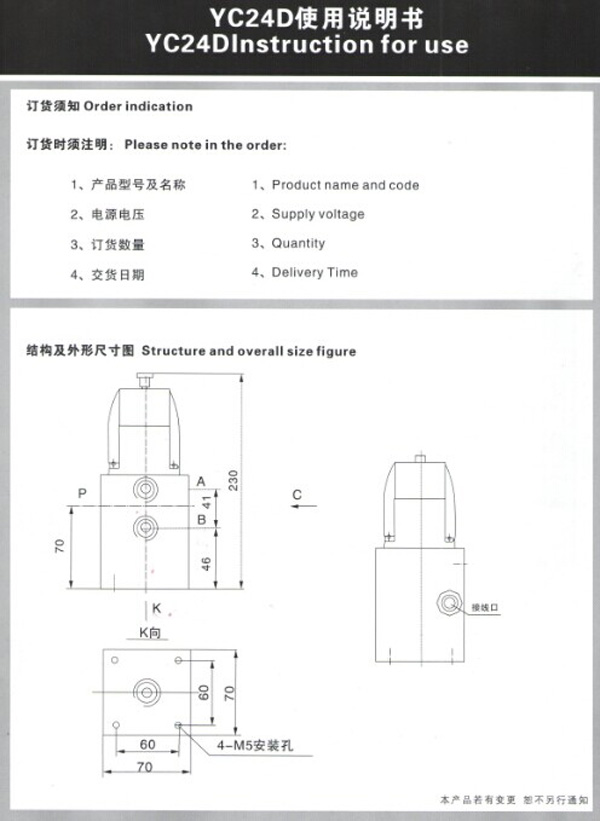

3、接管螺纹为G1/2（或可按用户要求改为M20×1.5）见外形尺寸图。

4、管路连接处不得漏气，按管前需先用干燥压缩空气将管道内灰尘及脏物吹净，并且阀前要安装大于100目的过滤器。

5、阀的故障：有通电不换向；停电不复位；泄漏三种。故障原因：线圈可能烧掉或连接不牢固；阀芯卡住；弹簧损坏，密封圈破损等。排除故障：更换线圈或重新连接；清洗阀芯，更换弹簧，密封件。



A102ED-SFO排泥阀用电磁换向阀用途：

A102ED-SFO系列电磁阀主要采用截止式密封结构，由电磁铁直接带动，作开关使用（OMPa无压差）。故可用于真空1.33x106Mpa。

该阀具有6种机能（接管方式多种），适用空气、水、油多种介质。



A102ED-SFO排泥阀用电磁换向阀结构原理示意：

A102ED-SFO排泥阀用电磁换向阀技术参数：

产品型号	通径	接管螺纹	工作压力（Mpa）	KV流量值M3/h	切换频率1/mm	电磁头功率
A102ED-SFO	8	G1/4	0-1.5	0.65~0.92	100	DC42W  AC48VA
A102ED-SFO	12	G1/2	0-1.0	1.25~1.69	100	DC60W  AC78VA
A102ED-SFO	25	G1	0-0.8	9.0~10.0	30	DC62W  AC65VA

A102ED-SFO排泥阀用电磁换向阀特殊要求：

1、带手动装置

2、带反馈信号装置

3、防爆电磁阀

4、选型同时需明确工作电源电压



排泥阀用电磁换向阀使用保养：

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

4、电磁阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹干储存。

5、使用时间较长时，如活塞与阀座间密封不好，更换密封圈。



排泥阀用电磁换向阀订货须知：

1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

2、排泥阀正常工作时的电压为AC220V，如果超过此范围，请订货注明波动量。其它规格电源电压做特殊订货。
