电磁阀工作原理

发布时间:2014-05-16

螺线管是将电能直接转换成直线运动的机械简单的电磁装置,它是由电磁控制开关的电磁阀

电磁阀工作原理:

螺线管由导线与允许移动通过线圈的中心铁柱塞的线圈。

电磁阀主要分为两类:常开与常闭

常开电磁阀工作原理:当电磁线圈通电时,阀被关闭,当电磁线圈断电时,阀被打开。

常闭电磁阀工作原理:当电磁线圈通电时,阀被打开,当电磁线圈断电时,阀被关闭。

1、直动式电磁阀:通电时,电磁线圈产生电磁力,直接吸合阀芯,阀芯变位。断电时,电磁力消失,阀芯靠弹簧复位。

直动式电磁阀工作原理图:

直动式电磁阀工作原理

2、分布直动式电磁阀工作原理:它是一种直动式和先导式相结合的原理。常闭式---当入口与出口没有压差时,通电后电磁力直接打开先导孔连接主阀活塞依次向上提起,阀门打开;当入口与出口达到启动压差时,通电后,电磁力先打开先导孔,主阀活塞上腔压力下降,从而利用压差和电磁力拉动主活塞,阀口打开;断电时,靠弹簧复位关闭先导孔,主活塞上腔增压,推动主活塞向下移动,阀关闭。常开式与常闭式相反。

分布直动式电磁阀工作原理图:

分步直动式电磁阀工作原理



3、先导式电磁阀工作原理:常闭式---通电时,电磁力吸合先导孔阀芯,先导孔打开,主阀活塞上腔压力下降,在主活塞上腔和下腔形成上低下高的压力,这样下腔压力推动主活塞打开阀门;断电时,弹簧力复位关闭先导孔,主活塞上腔增压,在主活塞上腔和下腔形成上高下低的压力,介质压力和弹簧力推动主活塞,阀关闭。常开式与常闭式相反。

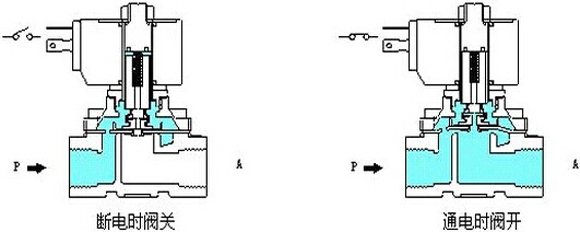

先导式电磁阀工作原理图:

先导式电磁阀工作原理

一个实用的电磁阀的工作原理

电磁阀是一个基本的电磁和机械阀的组合。所以,电磁阀有两个部分,即,电气电磁,机械阀。

螺线管的电能转换为机械能,该能量被用来操作一个机械阀即打开,关闭或调整在一个位置上。
