比例电磁阀-上海台鸣

发布时间:2015-01-24

比例电磁阀产品是流量控制器中重要的组成部分,比例电磁阀是给液、气体流量控制器提供流量控制的部位;

比例电磁阀工作原理

比例电磁阀是一种液体、气体流量控制用控制阀,其输出的液(气)体流量与输入的电流信号成比例关系,即可以通过控制输入电流信号对输出的液体、气体流量进行无极平滑调节,因此比例电磁阀被广泛应用于各种液(气)压开环或闭环控制系统中。比例电磁阀在结构与工作原理上均不同于开关电磁阀,其通过内部的比例电磁铁实现输入输出的比例控制。比例电磁铁具有特殊的磁路结构。

当有电流信号输入线圈时,线圈内磁场对移动铁芯产生电磁作用力,使其克服弹簧力发生移动,在电磁力与弹簧力的平衡点上移动铁芯停止移动,这样,在电磁力与弹簧力共同作用下,移动铁芯在磁场中可以按电信号的大小成比例、连续的运动,从而控制阀体流路的开度,进而连续成比例的控制输出液(气)体流量,实现比例控制。



比例电磁阀产品用途:

液压行业;汽车行业;燃料电池;通讯设备;工业大型自动化设备,纺织机械、印刷机械、医疗机械、食品机械、烟草机械;电控自动装置,如电子锁、楼宇、银行、轻轨车的自动门、储物箱门、收银机、保险柜、扶手电梯、自动售货机、自动提款机、投币电话;其它民用产品,打卡钟、咖啡机、自动水路、健身器材、智能玩具、游戏机、家用电器、自动化办公设备等等。



比例电磁阀设计特点:

相比质量流量控制器此产品低价位

洁净型,适用于分析仪器

量程比大于50:1 (质量流量控制器可达到100:1)

多种电子和机械结构

便于定制

低电流消耗

气密性关断截止



比例电磁阀机械指标:

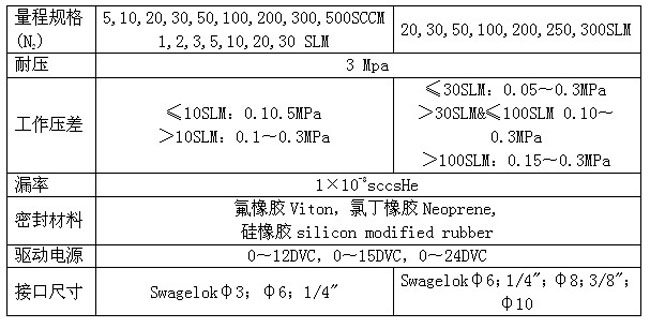

比例电磁阀技术参数

比例电磁阀电气连接:

12VDC或24VDC电源使用

先和连接电阻:75-85欧姆

线感应:25mH

功率消耗:0.8瓦(典型)



比例电磁阀材质:

主体:铝(电镀)或不锈钢

孔:铜或不锈钢

阀组件:不锈钢

O型环和阀座:Buna N.乙烯.丙烯,KalrezTM Neoprene or Viton TM

过程接口:铜或不锈钢

订购时需提供



比例电磁阀的典型应用:

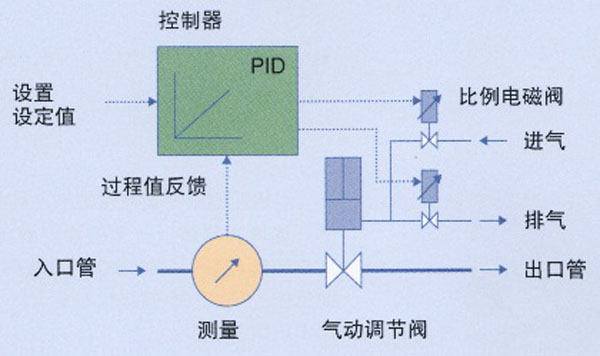

控制执行机构(静压控制)

两个比例电磁阀控制用于气动驱动(活塞阀、气缸等)的空气。PID控制器确定必须打开哪个比例电磁阀。控制器通过比例电磁阀设置驱动信号,从而使过程值与给定的设定值相一致。

比例电磁阀工作原理

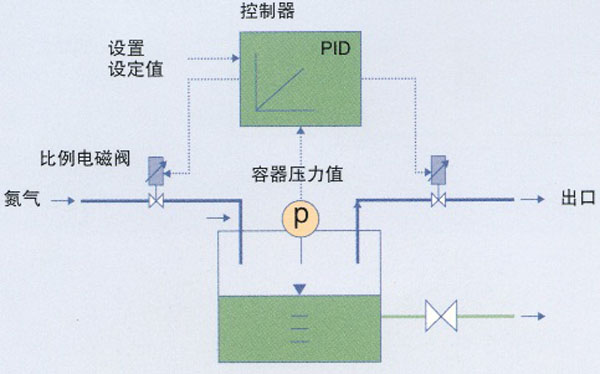

通过加压控制液位

液位控制的一种方法是控制液面上方气体的压力。通过两个比例电磁阀,PID控制器可以提供足够的空气(本例中为氮气),使液面上方的压力始终保持恒定(液面下降时,气体压力也会随之下降)。

比例电磁阀原理

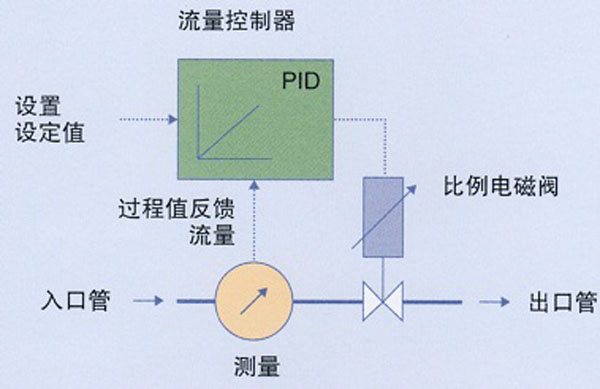

流量控制

比例电磁阀直接用于控制流量

比例电磁阀

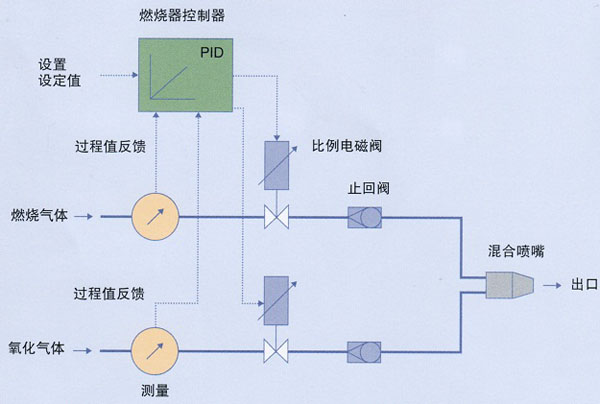

燃烧器/火焰控制

燃烧器控制系统必须控制两种气体。这两种气体以一定的比例混合。燃烧气体与氧化气体(空气或氧气)的比值是根据各个燃烧过程所需的火焰大小确定的。

比例电磁阀原理图

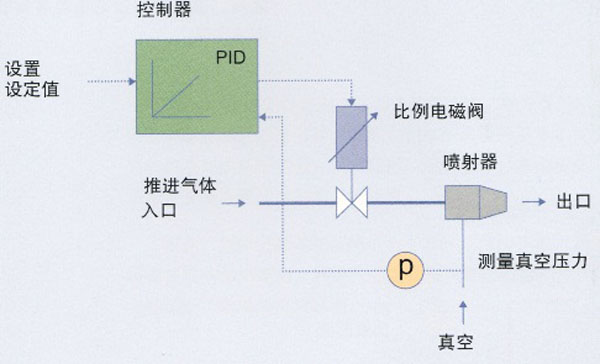

喷射器控制

比例电磁阀控制推进气体的流量。推进气体越多,所产生的吸力就越大,吸入管内的真空度也越高。控制器根据真空压力确定阀门开度。

比例电磁阀

冷热水混合

PT100温度传感器测量混合后的水温,通过控制两个比例电磁阀,温度控制器将该温度调节到给定值。

不锈钢比例电磁阀

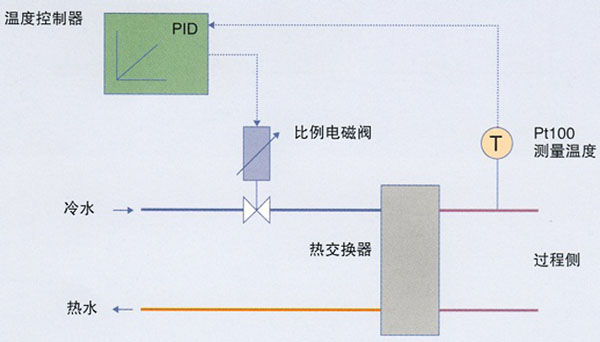

温度控制

比例电磁阀根据测得的过程水温控制供给热交换器的冷水量,如水温大于设定值,就需要较多的冷水;如水温小于设定值,就需要较少的冷水。加热回路的工作原理也类似。

微型比例电磁阀

当然,比例电磁阀的典型应用还有很多,更多应用请随时咨询上海台鸣电磁阀有限公司。
