阀门(选型)型号表示方法

发布时间:2015-11-14

阀门性能:阀门是一种通过其内部通道结构+驱动方式来进行管路内介质流动/调节的一种机械产品。

阀门类型:根据管路系统设计的需要等因素决定采用何种阀门。

阀门传动:根据操作要求如手动、电动、气动、液动、自动等。

阀门材料:根据其使用工况按照介质、温度、压力等来做决定。

阀门连接:根据连接要求如螺纹、法兰、焊接、对夹、卡箍等。

阀门标准:根据该阀门执行的设计标准:GB、API、ANSI.DIN等。



一、阀门型号表示方法

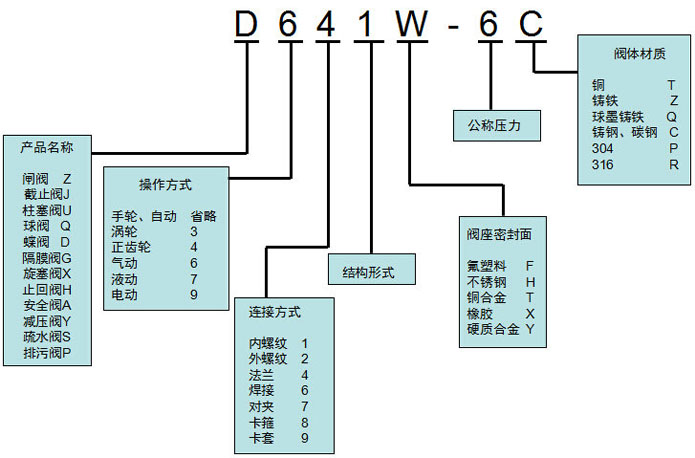

阀门型号表示方法

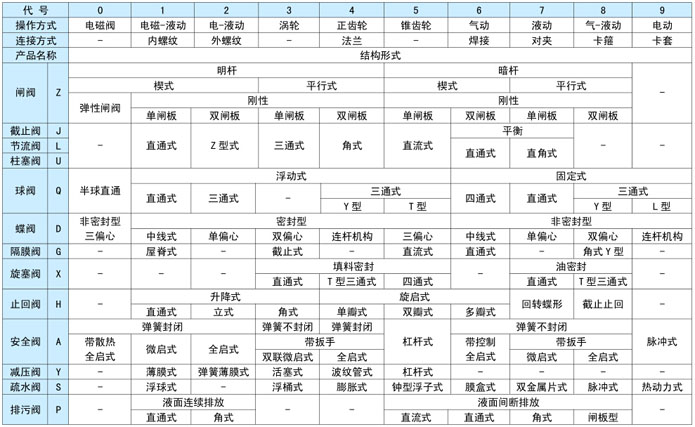

阀门型号表示方法代号
阀门选型

二、阀门选型依据:

1、流体的工况(压力及温度)

2、流体的性质(腐蚀性等)

3、选用阀门的目的(开关、节流、控压等)

旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。

止回阀(包括底阀)—用于自动防止管道内的介质倒流。

节流阀—用于调节管道介质的流量。

蝶  阀—用于开启或关闭管道内的介质。也可作调节用。

安全阀—用于锅炉、容器设备及管道上,当介质压力超过规定数值时,能自动排除过剩介质压力,保证生产运行安全。

减压阀—用于自动降低管道及设备内介质压力,系使介质经过阀瓣的间隙时,产生阻力造成压力损失,达到减压目的。

疏水器—用于蒸汽管道上自动排除冷凝水,防止蒸汽损失或泄漏。

调节阀—用于对介质流量进行调节,流量特性为等百分比。



三、阀门选型参数:

1、按产品名称分:

闸阀、截止阀、柱塞阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、排泥阀



2、按驱动方式分:

(1)手动阀:靠人力操作手轮、手柄、杠杆、链轮驱动阀门。当阀门启闭力矩较大时,可在手轮和阀杆之间设置齿轮或蜗杆减速器。必要时,也可用万向接头或传动轴远距离操作。

(2)动力驱动阀:利用各种能源进行驱动,主要包括:电动阀、气动阀、液动阀、电磁阀、气液连动等。

(3)自动阀:自动阀不需要外力驱动,而是利用介质本身的能量来驱动阀门。H、A、Y、S、呼吸阀。



3、按连接方法分:

(1)螺纹连接阀门:阀体带有内螺纹或外螺纹与管道连接

(2)法兰连接阀门:阀体带有法兰与管道连接

(3)焊接连接阀门:阀体带有焊接坡口内与管道连接

(4)卡箍连接阀门:阀体带有夹口与管道夹箍连接

(5)卡套连接阀门:与管道采用卡套连接

(6)对夹连接阀门:用螺栓直接将阀门及两端管道穿夹在一起的连接方式。



4、按公称压力分:

(1)真空阀:工作压力低于标准大气压。

粗真空:< 760~10托(1托=133.322帕)  低真空:< 10~10 -3  高真空:< 10-3~10 -8

超高真空:< 10-8~10-12    极高真空:< 10-12

(2)低压阀:公称压力 1.6MPa

(3)中压阀:PN 2.5MPa、PN4.0MPa、PN6.4MPa

(4)高压阀:PN10.0MPa、16.0MPa 、PN22.0MPa、PN32.0MPa 、PN42.0MPa、PN64.0MPa

(5)超高压阀:PN大于100.0MPa



5、按主体材料分:

(1)金属材料阀门:HT、CS、P、T、AL。

(2)非金属材料阀门:塑料、陶瓷、搪瓷、玻璃钢阀门。

(3)金属阀体衬里阀门:衬胶、衬塑、衬陶瓷。



6、按公称通径分:

(1)小通径阀门:DN≤40MM

(2)中通径阀门:DN50~300MM

(3)大通径阀门:DN350~1200MM



7、按工作温度分:

(1)高温阀:工作温度高于 425 ℃

(2)中温阀:工作温度高于 200 ~ 425℃

(3)常温阀:工作温度高于 –29~200℃

(4)低温阀:工作温度低于 –29~ -196 ℃
