带信号反馈电磁阀

带信号反馈功能防爆法兰电磁阀

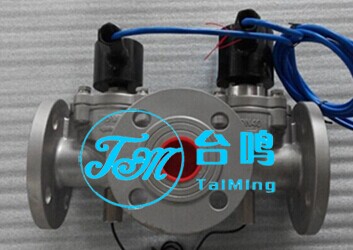

二位三通法兰防爆电磁阀带信号反馈功能



产品概述:

法兰防爆电磁阀带信号反馈功能工作原理:

信号反馈器:当电磁阀通电打开时,公共线与开信号线相通,与关信号线不通;

            当电磁阀断电关闭时,公共线与关信号线相通,与开信号线不通;

常闭型:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。

常开型:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。



带信号反馈功能防爆法兰电磁阀简介:

该系列产品是工业管道用电磁控制的设备开关,是用来控制流体的自动化基础元件。也就是用在工业管道控制系统中调整介质的方向、流量、速度、开关通断和其他的参数。电磁阀可以配合不同的连接方式及不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。用于各种中温、高温、常压、高压场合,适用与中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制;军工、航天、船舶重工、核工业、石化、电力、化学、轻工、机械、科研、给排水、消防、清洗设备、喷泉、管道介质自动化控制等领域。是自动化控制工程、项目改造及设备配套的产品。



防爆法兰带信号反馈功能电磁阀主要技术参数:

适用介质:气、水、油、蒸汽、燃气、腐蚀性流体等

压力范围:0.1~200Mpa

温度范围:(-200、-100、-40)~(+100、+200、+250、+300)℃

工作环境温度:-10-+50℃ -40-+80℃

规格尺寸:DN1-200mm

原理结构:先导活塞式、三通(一进两出、两进一出)

控制方式:常开、常闭、自保持

阀体材质:铸钢、不锈钢304、316

电源电压:DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V

          AC24V、AC36、AC110V、AC127V、AC220V、AC380V

线圈工作温度:<+50℃、<+85℃

接线方式:接线座式、引线式、插头式

介质粘度:小于50CSt (大于50时需定制)

连接方式:法兰、内螺纹、外螺纹、卡套

泄 漏 量:零

备    注:特殊型可定制

注意:

1、先导式活塞电磁阀要求通过电磁阀的介质一定要有压力的(介质没有压力不适合用这种阀),我们这边的电磁阀是要保证介质有0.1公斤的压力,才能正常工作。

2、先导式活塞电磁阀主活塞打开的力的来源有二处,一个是通电之后,产生的磁力,第二个是介质的压力推动。

这两个力是必须同时存在,才能保证先导活塞式电磁阀的正常工作,缺一不可。

相关产品:防爆二位三通带信号反馈功能电磁阀
