分步直动式电磁阀
服务热线:021-57568566 | 加入上海台鸣
公司新闻MORE+
工程案例MORE+
不锈钢电磁阀

分步直动式电磁阀


阀体材质:铸钢、不锈钢、四氟乙烯

通径范围:DN15~50mm   压力范围:0~0.6MPa/1.6MPa

控制方式:常开、常闭、自保持式

电源电压: AC24~380V;DC12~220V

接线方式:接线座式;引线式;插头式

适用介质:水、气、油、腐蚀液体或气体等

温度范围:-20℃~+80℃、+120℃、+200℃、+250℃

防护性能:防水、防爆、防尘、根据工况选择

防护等级:IP65/ExdIICT5、IP67/ExdIICT6

连接方式:法兰、焊接、外螺纹、内螺纹

产品概述:

直动式电磁阀产品概述:

分步直动式电磁阀应用在自动化控制管道实现零压启动、无需靠压力打开、大大提高使用范围,分步直动式电磁阀作为工业过程自动化控制系统的执行元件,通电后能自动开启或关闭阀门,实现对管道中流体介质的通断控制,其流通的介质有水、空气、燃气、油、防腐剂等流体,通常流体压力在0~0.6MPa范围内。



分步直动式电磁阀应用范围:

分布直动式电磁阀它广泛应用在给水排水、石化、电力、工业窑炉、机械、医疗器械、科研、灌装、楼宇、管道介质自动化控制等各个领域;分步直动式电磁阀适宜用于中、大口径,工作压力零至低压力的管道系统中。



分步直动式电磁阀产品特点:

1、 直动式与先导式结合的一种电磁阀
2、 线圈启动阀芯同时拉动活塞,在零压时都能正常工作
3、 阀芯均为不锈钢活塞式,活塞环不会被介质中的杂质卡死
4、 专用塑封线圈,提高阀的可靠性并能防水、防潮,不易烧毁
5、 长时间停止动作重新启动,动作同样灵敏,使用寿命长

中德结合、零压启动、低压结合;活塞结构、性能稳定;特制线圈,不易烧毁;适用于低压力、大口径的管道系统中,安装需垂直线圈向上安装。

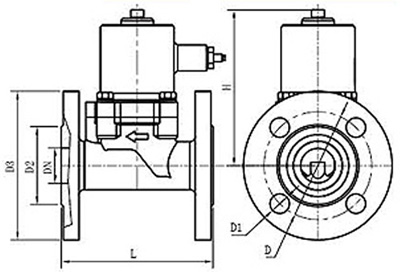

分步直动式电磁阀外形尺寸:

                                   分布直动式电磁阀图

                                内螺纹(单位mm)                                              法兰(单位mm)

通径 G螺纹 L H 重量KG L H D K N-d 重量KG
DN15 G1/2 70 135 1.5 100 140 φ95 φ65 4-φ14 2.6
DN20 G3/4 85 140 1.7 110 145 φ105 φ75 4-φ14 3.2
DN25 G1 95 150 2 125 155 φ115 φ85 4-φ14 4.1
DN32 G1-1/4 115 160 2.7 140 160 φ135 φ100 4-φ18 5.5
DN40 G1-1/2 130 190 3.5 150 170 φ145 φ110 4-φ18 6.6
DN50 G2 145 205 3.6 165 175 φ160 φ125 4-φ18 8
DN65         200 240 φ180 φ145 4-φ18 15
DN80         240 260 φ190 φ160 8-φ18 20
DN100         280 295 φ215 φ180 8-φ18 20
DN125         310 295 φ245 φ210 8-φ18 40
DN150         460 350 φ280 φ240 8-φ23 55
DN200         460 350 φ335 φ295 12-φ23 90

分步直动式电磁阀工作原理:

常闭:当电磁阀线圈通电时,电磁力先打开先导孔,主阀活塞上腔压力下降,从而利用压差和电磁力吸动先导阀芯连动主活塞,阀口打开;断电时,靠弹簧复位关闭先导孔,主活塞上腔增压,推动主活塞向下移动,阀关闭。常开式与常闭式相反
